音叉液位开关选型指南：型号特点与适用场景解析

音叉液位开关包含小型、防爆、高温及赫斯曼接头等多个系列，适用于化工储罐、管道、反应釜等场景。本文梳理各型号的技术特点与选型依据，帮助采购和技术人员快速匹配工况需求。

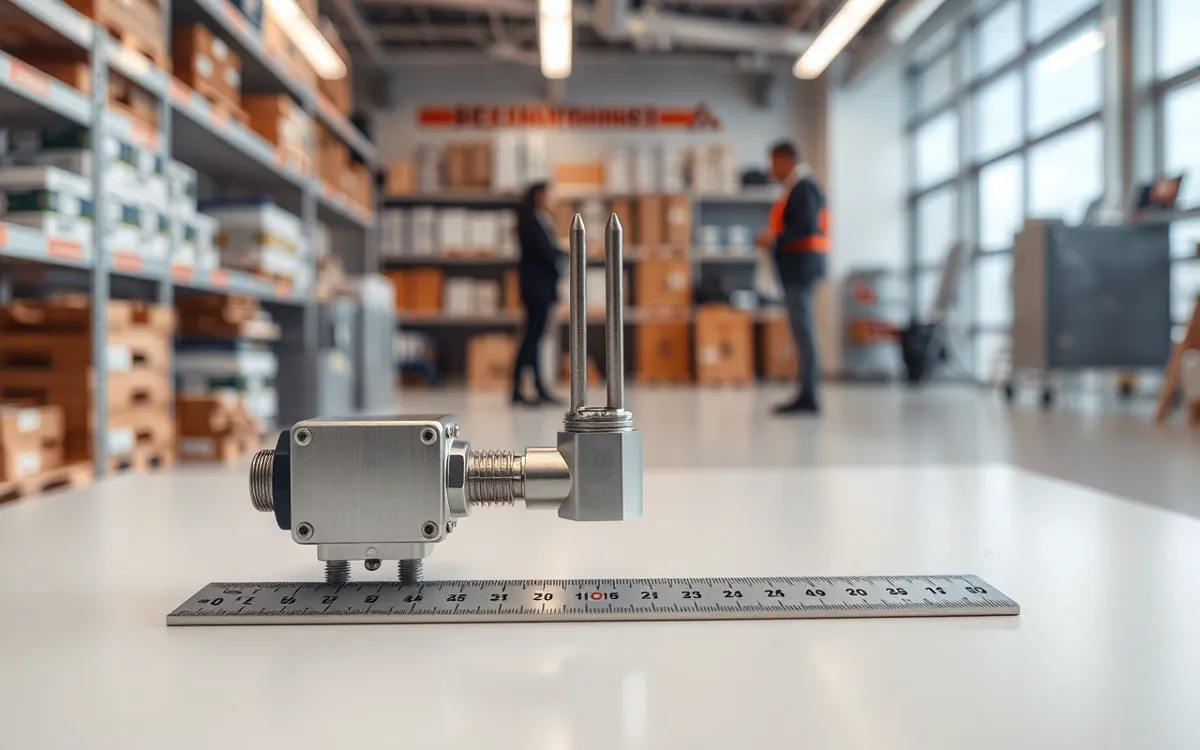

小型音叉液位开关：紧凑空间的首选

在工业液位检测中，安装空间往往是选型时的首要限制条件。许多管道分支、小型储罐或设备夹层位置紧凑，无法容纳常规尺寸的液位开关。小型音叉液位开关专为此类场景设计，其紧凑的叉体结构和轻量化外壳，使得在狭窄空间内也能顺利安装。该系列采用螺纹或法兰过程连接，可根据管道接口直接匹配，无需额外转换件。响应速度方面，小型音叉的振动频率较高，对液体接触的反馈灵敏，适用于需要快速响应的控制回路。材质上，标准型采用304不锈钢，也可按介质要求提供316L或涂层版本，满足不同腐蚀性环境。对于采购和技术人员来说，小型系列的核心价值在于：在不牺牲检测精度的前提下，解决了空间占用问题，尤其适合改造项目或新增点位。

实际选型时，需重点关注过程连接尺寸和叉体长度。小型音叉液位开关通常提供G1/2、G3/4等螺纹规格，以及DN25、DN40等法兰规格，订货前应确认管道接口类型。叉体长度决定插入深度，标准配置为40mm、80mm或100mm，用户可根据罐壁厚度和安装位置选择。安装方向方面，该系列支持侧装或顶装，但需注意叉体前方应避开障碍物，避免物料堆积影响振动。接线方式为两线制或三线制，可直接接入PLC或继电器，无需额外放大器。在报价和交付周期上，小型系列因结构简单，标准产品库存充足，通常可快速发货；如需定制材质或特殊连接，需额外确认生产周期。整体而言，小型音叉液位开关是解决空间受限工况的实用选择，能够帮助客户在有限条件下实现可靠的液位检测。

防爆音叉液位开关：危险区域的安全保障

在化工、石油、制药等行业的易燃易爆区域，液位检测设备必须具备防爆能力，以确保人员和设备安全。防爆音叉液位开关严格按照Ex d隔爆型或Ex ia本安型标准设计，能够有效抑制内部电弧或高温引发的外部爆炸风险。该系列产品通常取得ATEX或IECEx认证，证书可在项目验收时提供。防爆外壳采用铸铝或不锈钢材质，密封等级达IP66/IP67，可抵御粉尘和水浸。在安装方面，防爆型号的过程连接与标准系列一致，但接线腔需使用防爆格兰头，且电缆引入必须符合防爆规范。对于采购人员而言，确认防爆等级是否与现场分区对应是最关键的步骤：0区应选用Ex ia本安型，1区或2区可选用Ex d隔爆型。

防爆音叉液位开关的适用介质范围广泛，包括易燃液体、液化气、有机溶剂等。在选型时，除了防爆等级，还需考虑介质密度、粘度和温度。音叉开关对低密度介质（如液化气）同样敏感，但需调整灵敏度设定。对于高粘度介质，叉体表面可采用抛光处理或特氟龙涂层，防止物料粘附导致误判。耐温方面，防爆系列标准使用温度为-40℃至+150℃，特殊定制可达更高范围。在交付环节，肯阔随产品提供防爆合格证、出厂检测报告及安装说明书，建议客户在到货后核对证书信息与项目要求是否一致。防爆产品的交货期通常比标准型稍长，因为涉及认证文件准备和外壳定制，建议在项目规划时预留充足时间。整体而言，防爆音叉液位开关是危险区域液位控制的可靠保障，选型时务必以现场防爆分区和介质特性为依据。

高温液位开关：高介质温度的应对方案

在反应釜、高温储罐或蒸汽管道等介质温度较高的场合，普通液位开关的电子元件容易因热失效，导致误报或损坏。高温液位开关通过耐热设计和隔离结构，将电子部件与高温介质有效分离，标准型可耐受250℃的介质温度，特殊定制版本可达400℃以上。该系列采用高温压电陶瓷驱动音叉，在高温下仍保持稳定的振动频率，确保检测精度。过程连接通常选用耐高温的金属密封垫片，如石墨垫片或金属缠绕垫，避免密封件老化泄漏。对于采购和技术人员来说，确认介质的实际工作温度和波动范围是选型的第一步，同时需注意环境温度是否也会影响接线盒内的电子元件。

高温液位开关的安装位置也有讲究：建议将接线盒远离高温源，必要时采用延长管或隔热板。过程连接尺寸根据罐体接口选择，常见有DN50、DN80法兰或特定螺纹规格。在接线方面，高温系列通常采用M12航空接头或直接电缆引出，接头材质需耐高温。此外，对于频繁温度变化的工况，需考虑热胀冷缩对安装密封的影响，建议选用带有弹性补偿的结构。肯阔在高温液位开关出厂前会进行高温老化测试，确保产品在额定温度下稳定工作。交付时提供测试报告和安装指导，客户在安装后应先进行空载测试，再投入实际介质。高温系列的交货期需根据定制要求确定，标准配置约2-3周。总之，高温液位开关为高介质温度场景提供了专业的解决方案，选型时重点核对温度范围和过程连接匹配度。

赫斯曼接头液位开关：快速接线的便利之选

在自动化控制系统中，现场设备的接线效率直接影响项目进度。赫斯曼接头液位开关配备标准航空接头，实现快速插拔和更换，大幅减少现场接线时间。该接头符合M12标准，引脚定义清晰，支持PNP/NPN输出，可直接连接PLC或分布式IO模块。对于需要频繁维护或更换设备的产线，赫斯曼接头方案可缩短停机时间。

选型时，需确认接头引脚数量和输出类型，常见为四线制（电源正负、输出、接地）。此外，赫斯曼接头本身具有IP67防护等级，适用于潮湿或粉尘环境。肯阔提供的赫斯曼接头液位开关可搭配不同长度的预制电缆，标准配置为2米、5米或10米，也可按现场实际距离定制。该系列同样涵盖小型、防爆、高温等衍生型号，满足不同场景的快速接线需求。

下一步：提供工况参数获取选型建议

看完以上四个系列的产品特点，您可能已经对选型有了初步方向。但实际项目往往需要综合工况参数——包括介质类型、温度、压力、防爆要求、过程连接尺寸和安装空间等。肯阔的技术团队可依据您提供的工况数据，快速匹配最合适的型号，并提供材质、接线方式等方面的建议。为确保选型准确，建议您准备以下信息：介质名称与密度、工作温度与压力范围、过程连接规格、防爆等级要求以及所需数量。您可通过肯阔官网的联系渠道提交需求，或直接与项目顾问沟通。

对于紧急项目，我们可优先安排技术响应和样品寄送。在收到参数后，通常1个工作日内即可出具选型方案和报价。选型完成后，我们还将提供安装指导、调试支持和售后维护，确保产品长期稳定运行。期待与您合作，为您的液位检测项目提供可靠的产品与服务。

结构化资料

音叉液位开关选型步骤与确认材料

本表列出从提供工况参数到验收交付的四个关键步骤，包括目标、动作、输出和注意事项，帮助采购和技术人员系统完成选型流程。

音叉液位开关选型步骤与确认材料
步骤	目标	动作	输出	注意事项
提供工况参数	明确选型边界条件	填写介质、温度、压力、防爆等级、连接尺寸等	工况参数清单	参数越完整，匹配越精准；缺失项可标注待确认
技术匹配	筛选合适型号系列	技术团队依据参数匹配产品，提供方案对比	选型建议书（含型号、材质、接线方式）	高温、防爆等特殊要求需提前说明
确认方案与下单	锁定最终型号和数量	客户确认选型方案，签订合同并支付	订单确认单、交货期通知	确认交货期是否满足项目进度；加急需协商
到货验收	确保产品符合要求	核对型号、证书、外观，进行通电测试	验收记录	发现问题及时反馈；保留出厂检测报告
